【Qucs电路仿真软件】Qucs软件下载 v0.019 绿色中文版

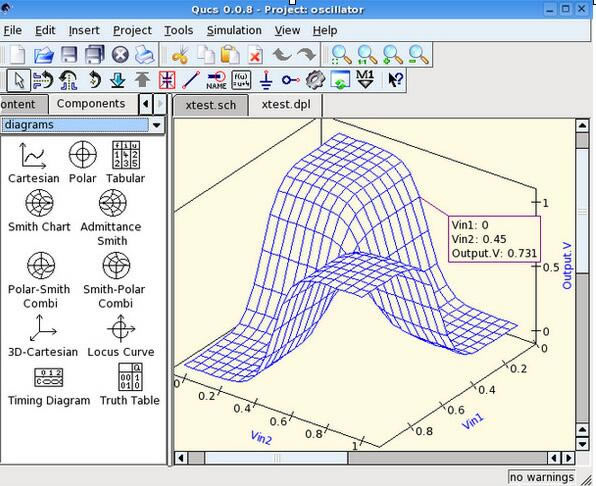

Qucs电路仿真软件介绍

Qucs电路仿真软件是一款免费开源的电路模拟器器软件，它包含各种电路仿真图，支持直流，交流， S参数，和谐波平衡的分析。

Qucs电路仿真使用说明

1 下载Qucs绿色版完成后不要在压缩包内运行软件直接使用，先解压;

2 软件同时支持32位64位运行环境;

3 安装过程中请勿关闭电脑电源;

4 如果软件无法正常打开，请右键使用管理员模式运行。

Qucs电路仿真使用教程

1、将verilog程序放入qucs并不是一件复杂的事情，qucs已经足够简化我们的工作，我们只需要将模块的源代码复制到当前qucs的工作目录下qucs就能进行一系列智能的操作，包括自动添加到工程，以及能够自动识别我们verilog的模块的端口列表。

2、打开qucs，现在Verilog标签下没有任何文件，我们只需要将我们的verilog的.v文件拷贝过来qucs就能自动识别了。

3、一个verilog的半加器代码，这里verilog标签下已经识别到我们的文件了，如果qucs没有刷新在Projects下重新点击一下工程的名字就能看到文件添加过来了。

4、然后鼠标点击一下这个main.v，之后鼠标移到我们的原理图上就会出现一个子电路，四个端口，和我们程序里的两个输入两个输出一致。 qucs非常漂亮！

5、然后我们进行一个数字的仿真。

6、注意，在digital simulation中我们需要将model的值修改为verilog,因为还有一个选项是VHDL,所以理论上VHDL的代码也能仿真。

7、点击OK之后我们就算做好工作了，然后仿真一下，用真值表显示一下我们的半加器是否正确。 qucs 0.0.18之后版本的仿真比老版本的快速多 了，而且以前版本偶尔会出现仿真卡住的现象也消失了，新版本做的修改还是挺大的。
